服务热线
4001-123-456
TS热收缩套系列产品是为埋地及架空钢质管道焊口的防腐和保温管道的保温补口而设计的，也可用于管道法兰连接、变径连接、锁箍部位的密封防腐。它是由辐射交联聚烯烃基材和特种密封热熔胶复合而成，特种密封热熔胶与聚乙烯基材、钢管表面及固体环氧涂层可形成良好的粘接。
TS热收缩套在加热安装时，基材在径向收缩的同时，内部复合胶层熔化，紧紧地包覆在补口处，与基材一起在管道外形成了一个牢固的防腐体，具有优异的耐磨损、耐腐蚀、抗冲击及良好的抗紫外线和光老化性能。
|
|

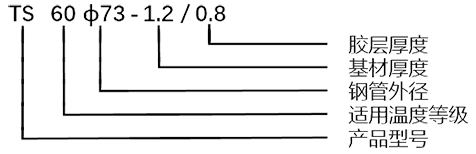

TS(M50)
|
TS(60)
|
TS(80)
|
|
最大运行温度
|
60°C
|
70°C
|
85°C
|
|
适用外防腐涂层
|
PE, FBE, PP
|
PE, FBE, PP
|
PE, FBE, PP
|
|
钢管预热温度
|
60°C
|
75°C
|
85°C
|
|
推荐除锈等级
|
Sa2.5, St3.0
|
Sa2.5, St3.0
|
Sa2.5, St3.0
|
（执行标准：GB/T 5124、GB/T 23257及其它技术规格书）
| 性能 | 指标 | 标准 | ||||
| TS (M50) | TS (60) | TS (80) | ||||
| 底漆 | ||||||
| 固体含量 % | 99.3 | 99.4 | 99.6 | GB/T 1725 | ||
| 阴极剥离 (65°C, 48小时) m | 5 | 4.8 | 4.3 | GB/T 23257 | ||
| 基材 | ||||||
| 拉伸强度 MPa | 21 | 24 | 24 | GB/T 1040.2 | ||
| 断裂标称应变 % | 550 | 550 | 550 | GB/T 1040.2 | ||
| 密度 | 0.93 | 0.94 | 0.94 | GB/T 29046 | ||
| 介电强度 MV/m | 35 | 35 | 35 | GB/T 1408.1 | ||
| 体积电阻率 Ω·m | 4.0×1015 | GB/T 1040 | ||||
| 热老化（150°C，21天） | 拉伸强度 MPa | 17 | 18 | 18 | GB/T 1040 | |
| 断裂伸长率 % | 480 | 480 | 480 | |||
| 热熔胶 | ||||||
| 软化点（环球法） °C | 78 | 113 | 120 | GB/T 15332 | ||
| 搭接剪切强度 MPa | 0.8 | 0.8 | 1.0 | GB/T 7124 | ||
| 脆化温度 °C | -30°C | -20°C | -15°C | GB/T 23257 | ||
| 热收缩带安装系统 | ||||||
| 抗冲击 J/mm | ≥5无漏点 | GB/T 23257 | ||||
| 剥离强度 N/cm | 对底漆钢 (23°C) | 90(内聚) | 160(内聚) | 140(内聚) | GB/T 23257 | |
| 对PE (23°C) | 85(内聚) | 110(内聚) | 95(内聚) | |||
| 对底漆钢 (Tmax) | 5(内聚) | 8(内聚) | 10(内聚) | |||
| 对PE (Tmax) | 4(内聚) | 8(内聚) | 10(内聚) | |||
| 阴极剥离 mm | 23°C, 28天 | 8.2 | 5.6 | 4.8 | GB/T 23257 | |
| Tmax, 28天 | 12 | 8.6 | 9.4 | |||
| 剥离强度 (Tmax热水浸泡28天) N/cm | 对底漆钢 (23°C) | 52 | 143 | 152 | GB/T 23257 | |
| 对PE (23°C) | 56 | 145 | 162 | |||
| 热老化 (Tmax+20℃, 100天) 剥离强度保持率 % | P₁oo/Po | 86 | 83 | 84 | GB/T 23257 | |
| Paop/P70 | 92 | 91 | 98 | |||
| 地址: | 江苏省苏州市吴江区 汾湖镇北厍社区厍西路1288号 |
| 电话: | (0512) 63242988，63242266，63242260 |
| 邮箱: | market@dasheng.com |
| 网址: | www.dasheng.com |
安装指导书.jpg){kind=link}
