服务热线
4001-123-456
硅达美系列自固化弹性防腐材料是基于有机硅树脂为主体成分，添加其它活性助剂制备而成的弹性涂层密封胶，目前包括GDM-T自固化弹性防腐胶和GDM-G自固化弹性填缝胶两种。胶体接触空气后与空气中的水分发生交联反应，由表及里逐步固化成弹性体而发挥防腐作用。
该自固化防腐材料能在各种平面或立面上涂覆，形成厚度均匀涂层，完全固化后涂层致密而富有弹性，具有优异的耐气候、耐水、耐盐雾、耐紫外线等性能。
♦ 固化后具有良好弹性，收缩率低，温度变化热胀冷缩不龟裂，保持牢固的粘接。
♦ 固化后表面饱满，光泽度高，阻燃性好。
♦ 抗 UV 性能优异，即使在恶劣自然环境下也能够长期保持弹性和附着力。
♦ 防水密封性好，粘接力好，适合多种基材涂覆。
♦ 完全固化后在-50~120°C的温度范围内能保持良好的弹性。
常用规格：400ml/支（20支/箱），包装可定制
保存条件：室温密封保存，可作为非危险品运输及保存
保存时间：在室温条件下可储存6个月
| 1、 | 被涂覆胶部位在施工前应清理去除粉尘、不牢固的锈斑、飞边以及毛刺； |
| 2、 | 管件表面可拉毛粗化，法兰及螺母边角边缘应磨圆去角尖处理，以便增加防护层厚度（注：间隙在 5cm 以下的法兰盘缝隙，建议采用填缝胶密实刮平，固化后再涂刷防腐胶）； |
| 3、 | 在胶层表层硬化前请勿受雨水冲淋、冰雪覆盖，胶固化前注意保护，免受外力撞击和刮擦破坏（注：建议涂刷 2 遍，保证防护层厚度及杜绝涂层气泡针眼）； |
| 4、 | 胶浆表干时间和固化速度与环境温度相关，高温下会明显加快； |
| 5、 | 适合施工温度宜在 5~40°C，工件经受暴晒情况下表面温度高，请勿直接在高温表面上涂覆施工； |
| 6、 | 由于材料的多样性和差异性，特别是橡胶、塑料、涂层等基材，使用前需预先测试粘接性能； |
| 7、 | 常温气候下操作时间约为 60 分钟，表干时间 2~4 小时；防腐胶一次成膜厚度 500~1000 微米，两次涂刷满足一般防腐层1.5~2.0mm的厚度要求，24小时实干不粘手，36小时完全固化。对于要求较高的防腐防水要求，防腐层厚度可相应加大； |
| 8、 | 在表面无水、无浮物条件下，防腐胶均可进行重涂，重涂后老防腐层与新防腐层之间粘接性极好； |
| 9、 | 室内常温存放，建议存储期 6 个月，单支开封后请尽快使用完，以免密封不当固化。 |

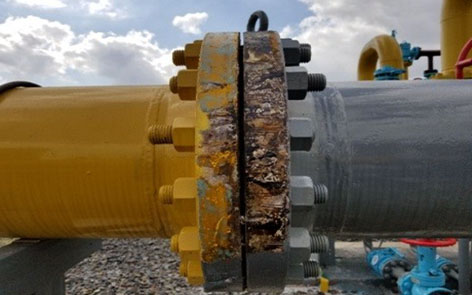

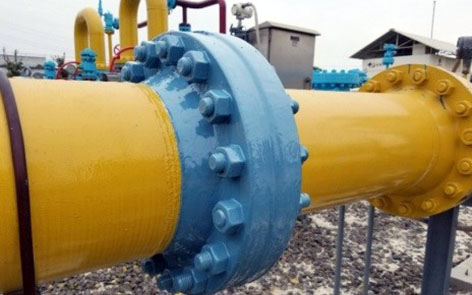

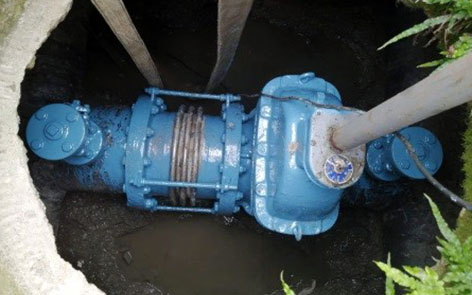

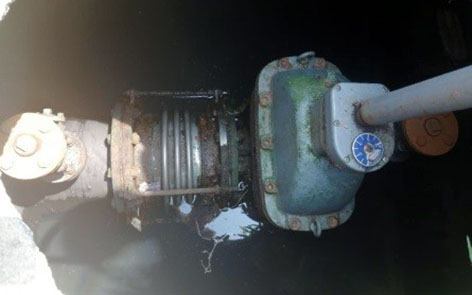

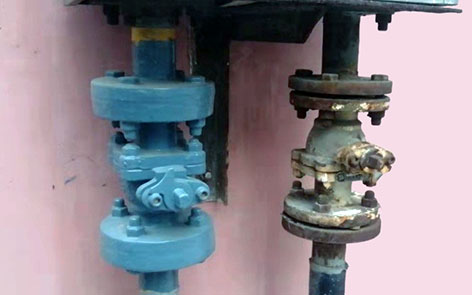

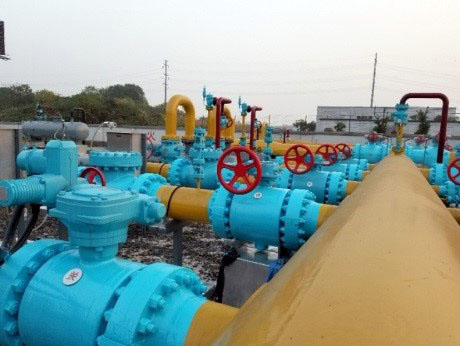

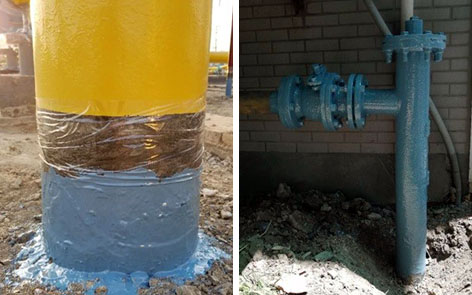

在异形件（阀门井、法兰、阀门）、储油罐边缘板、混凝土基座、管道支架、海桩、螺栓螺母等部件防腐施工中得到广泛应用。

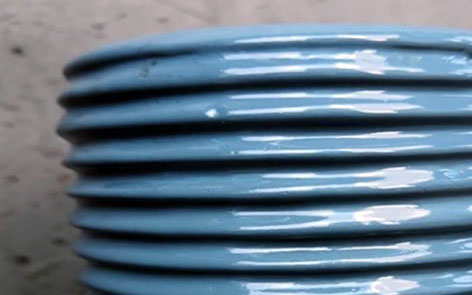

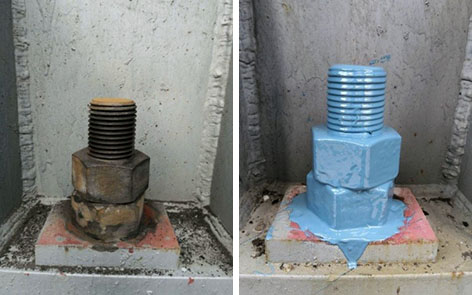

（自固化防腐材料具有独有的丰满度及遮盖能力，是螺栓等具有尖角构件的防腐利器。拆卸时，直接用扳手拧开，非刚性涂料，涂层会直接挤碎。）
 |
外观 | (GDM-T) 未固化，半流淌膏状物，颜色根据需要可调 (GDM-G) 未固化，不流淌膏状物，颜色根据需要可调 |
|
 |
成份 | (GDM-T) 单组分，无溶剂，无需混合，可刷涂或灌注 (GDM-G) 单组分，无需混合，可刮涂或灌注 |
|
 |
固化 特征 |
空气中的湿气能引发固化，然后开始由表及里的深度固化 | |
 |
施工 温度 |
5 ~ 40°C | |
 |
耐温 范围 |
-50 ~ 120°C（长期） | |
| 性能 | 指标 | |
| GDM-T | GDM-G | |
| 固化前 | ||
| 颜色 | 黑、白、灰（可调） | 黑、白、灰（可调） |
| 黏度 (25°C) | 10万mPa · s | 膏状物 |
| 密度 (25°C) | 1.5g/cm3 | 1.5g/cm3 |
| 表干时间 (25°C, 55%RH) | 90分钟 | 20分钟 |
| 固化后 | ||
| 硬度 | 45Shore A | 55Shore A |
| 拉断伸长率 | 270% | 290% |
| 抗拉强度 | 1.8MPa | 2.1MPa |
| 剪切强度 (Al-Al) | 1.7MPa | 1.9MPa |
| 介电强度 (25°C) | 18kV/mm | 19kV/mm |
| 地址: | 江苏省苏州市吴江区 汾湖镇北厍社区厍西路1288号 |
| 电话: | (0512) 63242988，63242266，63242260 |
| 邮箱: | market@dasheng.com |
| 网址: | www.dasheng.com |
