服务热线
4001-123-456

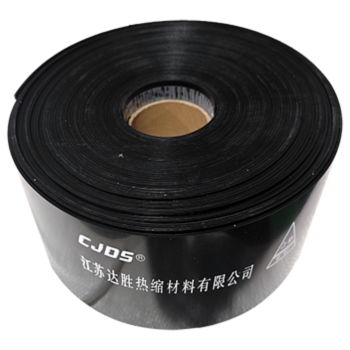

WT热收缩缠绕带系列是为埋地及架空钢质管道防腐及保温外防面而设计制造的热缩型防腐带材，主要用于钢管弯曲部位缠绕包覆防腐处理和管道防腐层破损修复，也可用于整根钢管的缠绕包覆防腐处理及补口防腐处理。它是由辐射交联聚烯烃基材和特种密封热熔胶复合而成。特种密封热熔胶与聚乙烯基材、钢表面及固体环氧涂层可形成良好的粘接。
WT在施工时，首先将管道预热，用机器或手工缠绕在处理过的管道上，保证搭接宽度不小于25mm，均匀加热带材，带材在径向方向均匀收缩，同时热熔胶熔化。填充和包覆在管道上，形成牢固连续的管道外防腐层，可以抵抗土壤应力，抗静水压力，抗阴极剥离，抗化学腐蚀和霉菌侵蚀等多种腐蚀行为，为钢质管道提供长期、有效的保护。
|

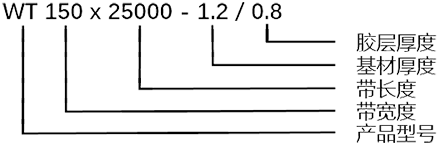

最大运行温度
|
70°C
|
|
适用外防腐涂层
|
PE, FBE, PP
|
|
钢管预热温度
|
75°C
|
|
推荐除锈等级
|
Sa2.5, St3.0
|
（执行标准：GB/T51241、GB/T23257及其它技术规格书）
| 性能 | 指标 | 标准 | ||||
| WT (M50) | WT (60) | WT (80) | ||||
| 底漆 | ||||||
| 固体含量 % | 99.3 | 99.4 | 99.6 | GB/T 1725 | ||
| 阴极剥离 (65°C, 48小时) m | 5 | 4.8 | 4.3 | GB/T 23257 | ||
| 基材 | ||||||
| 拉伸强度 MPa | 21 | 24 | 24 | GB/T 1040.2 | ||
| 断裂标称应变 % | 550 | 550 | 550 | GB/T 1040.2 | ||
| 密度 | 0.93 | 0.94 | 0.94 | GB/T 29046 | ||
| 介电强度 MV/m | 35 | 35 | 35 | GB/T 1408.1 | ||
| 体积电阻率 Ω·m | 4.0×1015 | GB/T 1040 | ||||
| 热老化（150°C，21天） | 拉伸强度 MPa | 17 | 18 | 18 | GB/T 1040 | |
| 断裂伸长率 % | 480 | 480 | 480 | |||
| 热熔胶 | ||||||
| 软化点（环球法） °C | 78 | 113 | 120 | GB/T 15332 | ||
| 搭接剪切强度 MPa | 0.8 | 0.8 | 1.0 | GB/T 7124 | ||
| 脆化温度 °C | -30°C | -20°C | -15°C | GB/T 23257 | ||
| 热收缩带安装系统 | ||||||
| 抗冲击 J/mm | ≥5无漏点 | GB/T 23257 | ||||
| 剥离强度 N/cm | 对底漆钢 (23°C) | 90(内聚) | 160(内聚) | 140(内聚) | GB/T 23257 | |
| 对PE (23°C) | 85(内聚) | 110(内聚) | 95(内聚) | |||
| 对底漆钢 (Tmax) | 5(内聚) | 8(内聚) | 10(内聚) | |||
| 对PE (Tmax) | 4(内聚) | 8(内聚) | 10(内聚) | |||
| 阴极剥离 mm | 23°C, 28天 | 8.2 | 5.6 | 4.8 | GB/T 23257 | |
| Tmax, 28天 | 12 | 8.6 | 9.4 | |||
| 剥离强度 (Tmax热水浸泡28天) N/cm | 对底漆钢 (23°C) | 52 | 143 | 152 | GB/T 23257 | |
| 对PE (23°C) | 56 | 145 | 162 | |||
| 热老化 (Tmax+20℃, 100天) 剥离强度保持率 % | P₁oo/Po | 86 | 83 | 84 | GB/T 23257 | |
| Paop/P70 | 92 | 91 | 98 | |||
| 地址: | 江苏省苏州市吴江区 汾湖镇北厍社区厍西路1288号 |
| 电话: | (0512) 63242988，63242266，63242260 |
| 邮箱: | market@dasheng.com |
| 网址: | www.dasheng.com |
